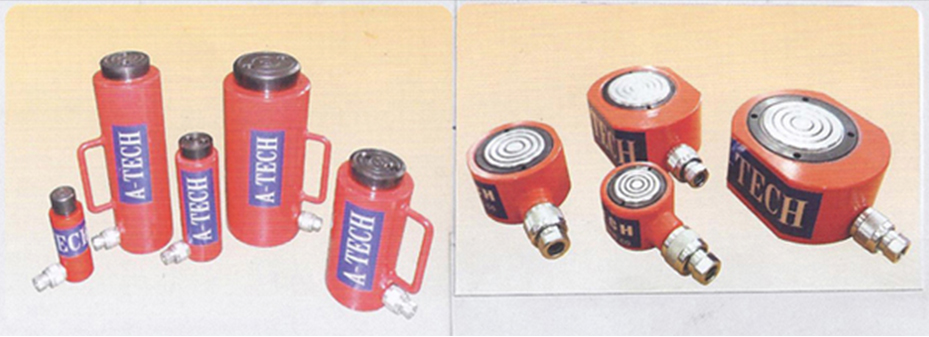

Model | Cylinder Capacity (tons) | Stroke (mm) | Cylinder Effective Area (㎠) | Oil Capacity (cc) | Retracted Height | Extended Height | Cylinder Out Dia. | Cylinder Out Dia. | Piston Rod Dia. | Base to Inlet port | Weight (kgs) |
A | B | C | D | E | F | ||||||
AS-55 | 5 | 50 | 6.38 | 35 | 134 | 184 | 38 | 28.5 | 25 | 30 | 1.1 |
AS-510 | 100 | 70 | 184 | 284 | 1.4 | ||||||
AS-515 | 150 | 106 | 234 | 384 | 1.8 | ||||||
AS-520 | 200 | 140 | 284 | 484 | 2.2 | ||||||
AS-105 | 10 | 50 | 15.2 | 76 | 133 | 183 | 62 | 44. | 38 | 20 | 2.1 |
AS-1010 | 100 | 152 | 183 | 283 | 3.4 | ||||||
AS-1015 | 150 | 228 | 233 | 383 | 4.8 | ||||||
AS-1020 | 200 | 304 | 283 | 483 | 5.6 | ||||||
AS-205 | 20 | 50 | 33.18 | 166 | 160 | 210 | 88 | 65 | 58 | 35 | 7.0 |
AS-2010 | 100 | 332 | 210 | 310 | 8.8 | ||||||
AS-2015 | 150 | 498 | 260 | 410 | 11.0 | ||||||
AS-2020 | 200 | 664 | 310 | 510 | 12.7 | ||||||
AS-305 | 30 | 50 | 44.18 | 220 | 165 | 215 | 102 | 75 | 68 | 35 | 9.8 |
AS-300 | 100 | 440 | 215 | 315 | 12.5 | ||||||
AS-3015 | 150 | 660 | 265 | 415 | 16.0 | ||||||
AS-3020 | 200 | 880 | 315 | 515 | 17.5 | ||||||
AS-505 | 50 | 50 | 70.88 | 355 | 173 | 223 | 127 | 95 | 85 | 35 | 15.8 |
AS-2010 | 100 | 710 | 223 | 323 | 20.0 | ||||||
AS-5015 | 150 | 1070 | 273 | 423 | 23.5 | ||||||
AS-5020 | 200 | 1425 | 323 | 523 | 27.7 | ||||||
AS-1005 | 100 | 50 | 143 | 664 | 191 | 241 | 178 | 130 | 110 | 40 | 18.0 |
AS-10010 | 100 | 1330 | 226 | 326 | 28.8 | ||||||
AS-10015 | 150 | 1991 | 291 | 441 | 49.2 |
-
-
행수 :열수 :타입 :
-
- 현재창
- 새창
-
-
-
-
-
선색
- 실선
- 점선
- all
- top
- right
- bottom
- left
- 0px
- 1px
- 2px
- 3px
- 4px
- 5px
-
선색
-
- all
- top
- right
- bottom
- left
- 0px
- 5px
- 10px
- 15px
- 20px
- 25px
- 30px
- 35px
- 40px
-
- all
- top
- bottom
- 0px
- 5px
- 10px
- 15px
- 20px
- 25px
- 30px
- 35px
- 40px
-
- 4px
- 8px
- 10px
- 12px
- 16px
- 20px
- 30px
-
- 1.3em
- 1.5em
- 2em
- 2.2em
- 2.5em
- 3em
-
-
-
행수 :열수 :타입 :
-
- 현재창
- 새창
-
-
-
-
-
선색
- 실선
- 점선
- all
- top
- right
- bottom
- left
- 0px
- 1px
- 2px
- 3px
- 4px
- 5px
-
선색
-
- all
- top
- right
- bottom
- left
- 0px
- 5px
- 10px
- 15px
- 20px
- 25px
- 30px
- 35px
- 40px
-
- all
- top
- bottom
- 0px
- 5px
- 10px
- 15px
- 20px
- 25px
- 30px
- 35px
- 40px
-
- 4px
- 8px
- 10px
- 12px
- 16px
- 20px
- 30px
-
- 1.3em
- 1.5em
- 2em
- 2.2em
- 2.5em
- 3em
-


-
-
행수 :열수 :타입 :
-
- 현재창
- 새창
-
-
-
-
-
선색
- 실선
- 점선
- all
- top
- right
- bottom
- left
- 0px
- 1px
- 2px
- 3px
- 4px
- 5px
-
선색
-
- all
- top
- right
- bottom
- left
- 0px
- 5px
- 10px
- 15px
- 20px
- 25px
- 30px
- 35px
- 40px
-
- all
- top
- bottom
- 0px
- 5px
- 10px
- 15px
- 20px
- 25px
- 30px
- 35px
- 40px
-
- 4px
- 8px
- 10px
- 12px
- 16px
- 20px
- 30px
-
- 1.3em
- 1.5em
- 2em
- 2.2em
- 2.5em
- 3em
-
-
-
행수 :열수 :타입 :
-
- 현재창
- 새창
-
-
-
-
-
선색
- 실선
- 점선
- all
- top
- right
- bottom
- left
- 0px
- 1px
- 2px
- 3px
- 4px
- 5px
-
선색
-
- all
- top
- right
- bottom
- left
- 0px
- 5px
- 10px
- 15px
- 20px
- 25px
- 30px
- 35px
- 40px
-
- all
- top
- bottom
- 0px
- 5px
- 10px
- 15px
- 20px
- 25px
- 30px
- 35px
- 40px
-
- 4px
- 8px
- 10px
- 12px
- 16px
- 20px
- 30px
-
- 1.3em
- 1.5em
- 2em
- 2.2em
- 2.5em
- 3em
-

-
-
행수 :열수 :타입 :
-
- 현재창
- 새창
-
-
-
-
-
선색
- 실선
- 점선
- all
- top
- right
- bottom
- left
- 0px
- 1px
- 2px
- 3px
- 4px
- 5px
-
선색
-
- all
- top
- right
- bottom
- left
- 0px
- 5px
- 10px
- 15px
- 20px
- 25px
- 30px
- 35px
- 40px
-
- all
- top
- bottom
- 0px
- 5px
- 10px
- 15px
- 20px
- 25px
- 30px
- 35px
- 40px
-
- 4px
- 8px
- 10px
- 12px
- 16px
- 20px
- 30px
-
- 1.3em
- 1.5em
- 2em
- 2.2em
- 2.5em
- 3em
-
-
-
행수 :열수 :타입 :
-
- 현재창
- 새창
-
-
-
-
-
선색
- 실선
- 점선
- all
- top
- right
- bottom
- left
- 0px
- 1px
- 2px
- 3px
- 4px
- 5px
-
선색
-
- all
- top
- right
- bottom
- left
- 0px
- 5px
- 10px
- 15px
- 20px
- 25px
- 30px
- 35px
- 40px
-
- all
- top
- bottom
- 0px
- 5px
- 10px
- 15px
- 20px
- 25px
- 30px
- 35px
- 40px
-
- 4px
- 8px
- 10px
- 12px
- 16px
- 20px
- 30px
-
- 1.3em
- 1.5em
- 2em
- 2.2em
- 2.5em
- 3em
-

-
-
행수 :열수 :타입 :
-
- 현재창
- 새창
-
-
-
-
-
선색
- 실선
- 점선
- all
- top
- right
- bottom
- left
- 0px
- 1px
- 2px
- 3px
- 4px
- 5px
-
선색
-
- all
- top
- right
- bottom
- left
- 0px
- 5px
- 10px
- 15px
- 20px
- 25px
- 30px
- 35px
- 40px
-
- all
- top
- bottom
- 0px
- 5px
- 10px
- 15px
- 20px
- 25px
- 30px
- 35px
- 40px
-
- 4px
- 8px
- 10px
- 12px
- 16px
- 20px
- 30px
-
- 1.3em
- 1.5em
- 2em
- 2.2em
- 2.5em
- 3em
-

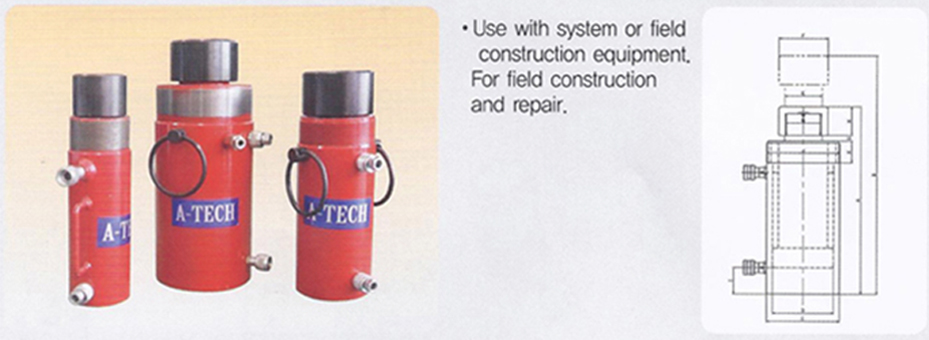

capacity (ton) | 5 | 10 | 20 | 30 | 50 | 100 | 200 | 300 | 500 | |||||||||||||||||
Model | DRW510 | DRW525 | DRW1010 | DRW1025 | DRW2015 | DRW2030 | DRW2050 | DRW3015 | DRW3030 | DRW5015 | DRW5030 | DRW5050 | DRW10015 | DRW10030 | DRW10050 | DRW20015 | DRW20030 | DRW20050 | DRW30015 | DRW30050 | DRW50030 | DRW50050 | ||||
Stroke | A | 100 | 250 | 100 | 250 | 150 | 300 | 500 | 150 | 300 | 150 | 300 | 500 | 150 | 300 | 500 | 150 | 300 | 500 | 150 | 500 | 300 | 500 | |||
Height | B | 236 | 386 | 264 | 414 | 362 | 512 | 712 | 396 | 546 | 422 | 572 | 772 | 474 | 624 | 824 | 515 | 665 | 865 | 570 | 920 | 770 | 970 | |||
Cylinder Out Dia. | C | 50 | 62 | 85 | 88 | 102 | 130 | 170 | 180 | 240 | 325 | 395 | ||||||||||||||
Head Out Dia | D | 25 | 30 | 45 | 56 | 63 | 95 | 136 | 170 | 220 | ||||||||||||||||
Screw | G | M20XP1.5 | M28XP2 | M40XP2 | M50XP2 | M55XP3 | M90XP3 | M120XP4 | M160XP4 | M180XP4 | ||||||||||||||||
Screw Length | H | 25 | 32 | 40 | 48 | 53 | 62 | 70 | 75 | 80 | ||||||||||||||||
Head Thickness | I | 8 | 12 | 13 | 20 | 20 | 25 | 25 | 30 | 30 | ||||||||||||||||
Safely Length | J | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 3 | 3 | ||||||||||||||||
Coupler Hight | M | 32 | 35 | 40 | 45 | 50 | 60 | 70 | 80 | 90 | ||||||||||||||||
Coupler Distance | N | 100 | 250 | 100 | 250 | 150 | 300 | 500 | 150 | 300 | 150 | 300 | 500 | 150 | 300 | 500 | 150 | 300 | 500 | 150 | 500 | 300 | 500 | |||
Head Out Dia | O | 35 | 50 | 76 | 90 | 117 | 125 | 160 | 190 | 230 | ||||||||||||||||
Oil Port Screw | P | PT 3/8” | PT 1/2” | |||||||||||||||||||||||
Cylinder Effective Area(㎠)
| 7.07 | 15.20 | 33.18 | 44.18 | 70.88 | 143.14 | 283.53 | 433.74 | 706.85 | |||||||||||||||||
Op-tion | Out Screw | E | M45XP1.5 | M60XP2 | M85XP2.5 | M100XP2.5 | M127XP2.5 | M170XP3 | M240XP4 | M315XP4 | M395XP5 | |||||||||||||||
Out Screw Lengh | F | 25 | 30 | 50 | 55 | 55 | 65 | 73 | 89 | 97 | ||||||||||||||||
Bottom Scerw | K | M20XP1.5 | M32XP2 | M50XP2 | M50XP2 | M55XP3 |
|
|
|
| ||||||||||||||||
Bottom Screw Lengh | L | 20 | 25 | 27 | 35 | 55 |
|
|
|
| ||||||||||||||||
Weight (kg) | 3.3 | 4.8 | 4.5 | 8 | 13.5 | 20 | 24 | 24 | 33 | 30 | 50 | 62 | 64 | 83 | 140 | 135 | 190 | 250 | 150 | 450 | 530 | 800 | ||||
Oil Capacity (cc) | 70.7 | 176.7 | 152.0 | 380.0 | 497.1 | 995.4 | 165.9 | 662.7 | 825.4 | 1063.2 | 2126 | 3544 | 2147 | 4294 | 7157 | 4252 | 8505 | 14176 | 6506 | 21607 | 21205 | 35342 | ||||
Pump Application | DP-1B | O | O | O | O | O | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | |||
DP-2A | - | - | O | O | O | O | O | O | O | O | X | X | X | X | X | X | X | X | X | X | X | X | ||||
DP-3A | - | - | - | - | O | O | O | O | O | O | X | X | X | X | X | X | X | X | X | X | X | X | ||||
DP-2B | - | - | - | - | - | - | - | O | O | O | O | O | O | O | O | O | X | X | X | X | X | X | ||||
DMP-1/3 | - | - | O | O | O | O | O | O | O | O | X | X | X | X | X | X | X | X | X | X | X | X | ||||
DMP-1/2 | - | - | - | - | O | O | O | O | O | O | O | O | O | O | O | O | X | X | X | X | X | X | ||||
DMP-1 | - | - | - | - | - | - | - | - | O | O | O | O | O | O | O | O | O | O | X | X | X | X | ||||
DMP-2 | - | - | - | - | - | - | - | - | - | O | O | O | O | O | O | O | O | O | O | O | O | X | ||||
DMP-3 | - | - | - | - | - | - | - | - | - | - | O | O | O | O | O | O | O | O | O | O | O | X | ||||
DMP-5 | - | - | - | - | - | - | - | - | - | - | - | - | O | O | O | O | O | O | O | O | O | O |
