펀칭기

Punchers
(금형&다이/펀치날)
전동유압펌프 펀칭기 앵글카타
노칭,머싱,가공기 파이프벤다 기어 및
베아링풀러
핸드펌프
단·복동램/작기 오일 정제기
(이동식)
쇼트램/작기 납작램작기
단동센터홀 복동센타홀 천공기/배전판 등.
깡판구멍
케이블카타

본문

위・아래 삭제 복제 복제전송
수정 링크걸기 링크해제

위・아래 삭제 복제 복제전송
수정 링크걸기 링크해제

위・아래 삭제 복제 복제전송 텍스트기본스타일
  • 행수 :
    열수 :
    타입 :
    • 선색
    • 실선
    • 점선
    • all
    • top
    • right
    • bottom
    • left
    • 0px
    • 1px
    • 2px
    • 3px
    • 4px
    • 5px
    • all
    • top
    • right
    • bottom
    • left
    • 0px
    • 5px
    • 10px
    • 15px
    • 20px
    • 25px
    • 30px
    • 35px
    • 40px
    • all
    • top
    • bottom
    • 0px
    • 5px
    • 10px
    • 15px
    • 20px
    • 25px
    • 30px
    • 35px
    • 40px
    • 4px
    • 8px
    • 10px
    • 12px
    • 16px
    • 20px
    • 30px
    • 1.3em
    • 1.5em
    • 2em
    • 2.2em
    • 2.5em
    • 3em

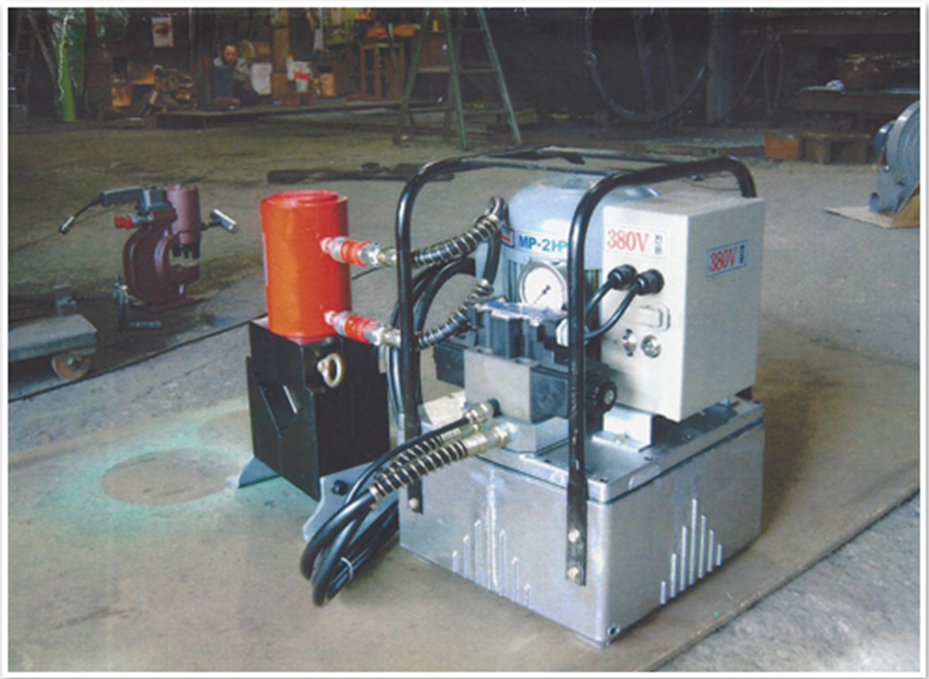

POWER Tech 유압 펌프

위・아래 삭제 복제 복제전송 텍스트기본스타일
  • 행수 :
    열수 :
    타입 :
    • 선색
    • 실선
    • 점선
    • all
    • top
    • right
    • bottom
    • left
    • 0px
    • 1px
    • 2px
    • 3px
    • 4px
    • 5px
    • all
    • top
    • right
    • bottom
    • left
    • 0px
    • 5px
    • 10px
    • 15px
    • 20px
    • 25px
    • 30px
    • 35px
    • 40px
    • all
    • top
    • bottom
    • 0px
    • 5px
    • 10px
    • 15px
    • 20px
    • 25px
    • 30px
    • 35px
    • 40px
    • 4px
    • 8px
    • 10px
    • 12px
    • 16px
    • 20px
    • 30px
    • 1.3em
    • 1.5em
    • 2em
    • 2.2em
    • 2.5em
    • 3em
- 소형 경량에서 내구성이 뛰어난 고압 유압 펌프 유니트입니다.
- 탄생후 30년 동안의 실적, 유압 펀처, 토목건축공사, 주물 공장 등의 가혹한 작업 환경에서 사용되고 있습니다.
- 일체 구조 로터 샤프트이므로 특히 빈번한 가동, 정지를 반복하는 동작을 필요로 하는 작업에서 위력을 발휘합니다.
- 사용 목적에 따라 저렴한 타입부터 하이 스피드 타입까지 풍부한 기종을 갖추고 있습니다.
- 고장이 거의 발생하지 않는 자사에서 만든 웨트 타입 전자 전환변이 표준 장비입니다.
또한 세밀한  인칭 작업에는 수동 전환변 장비도 있으므로 용도에 따라 압력계, 압력 스위치 등을 부탁하거나 회로 변경도 가능합니다.

위・아래 삭제 복제 복제전송 텍스트기본스타일
  • 행수 :
    열수 :
    타입 :
    • 선색
    • 실선
    • 점선
    • all
    • top
    • right
    • bottom
    • left
    • 0px
    • 1px
    • 2px
    • 3px
    • 4px
    • 5px
    • all
    • top
    • right
    • bottom
    • left
    • 0px
    • 5px
    • 10px
    • 15px
    • 20px
    • 25px
    • 30px
    • 35px
    • 40px
    • all
    • top
    • bottom
    • 0px
    • 5px
    • 10px
    • 15px
    • 20px
    • 25px
    • 30px
    • 35px
    • 40px
    • 4px
    • 8px
    • 10px
    • 12px
    • 16px
    • 20px
    • 30px
    • 1.3em
    • 1.5em
    • 2em
    • 2.2em
    • 2.5em
    • 3em
1. 규격 SS400을 가공하는 경우입니다. 동재의 경도가 높은 경우는 다소의 소음이 발생됩니다.

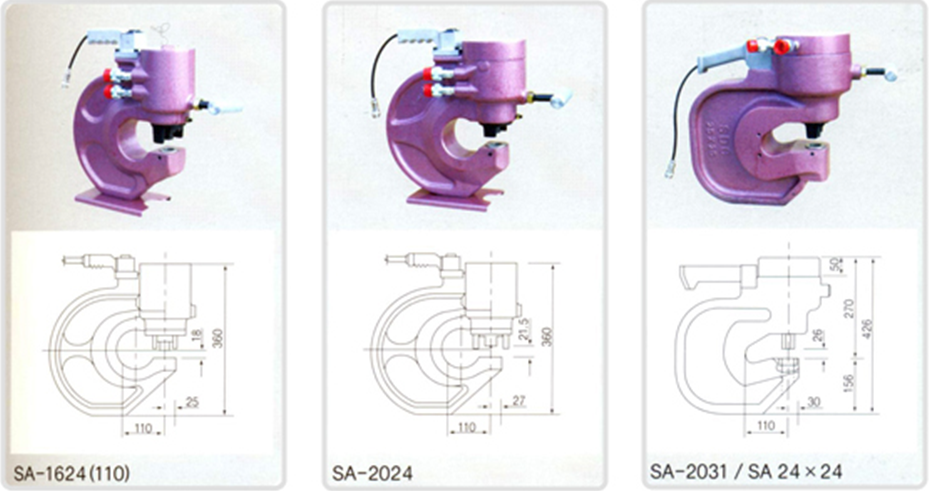

모 델

실린더 용

(Tons)

최대 펀칭 지름 (Ø)

최대 펀칭 두께 (T)

최대 센터 깊이

중량(kg)

SA-1020

23Ton

Ø 20.5

10T

60

13kg

SA-1224

30Ton

Ø 24

12T

60

15kg

SA-1624

45Ton

Ø 24

16T

65

21kg

SA-1624

45Ton

Ø 24

16T

110

28kg

SA-2024

65Ton

Ø 24

20T

110

37kg

SA-2031

75Ton

Ø 31

20T

110

75kg

SA-24X24

75Ton

Ø 24

24T

110

75kg


위・아래 삭제 복제 복제전송
  • 행수 :
    열수 :
    타입 :
    • 선색
    • 실선
    • 점선
    • all
    • top
    • right
    • bottom
    • left
    • 0px
    • 1px
    • 2px
    • 3px
    • 4px
    • 5px
    • all
    • top
    • right
    • bottom
    • left
    • 0px
    • 5px
    • 10px
    • 15px
    • 20px
    • 25px
    • 30px
    • 35px
    • 40px
    • all
    • top
    • bottom
    • 0px
    • 5px
    • 10px
    • 15px
    • 20px
    • 25px
    • 30px
    • 35px
    • 40px
    • 4px
    • 8px
    • 10px
    • 12px
    • 16px
    • 20px
    • 30px
    • 1.3em
    • 1.5em
    • 2em
    • 2.2em
    • 2.5em
    • 3em


위・아래 삭제 복제 복제전송
수정 링크걸기 링크해제

위・아래 삭제 복제 복제전송
  • 행수 :
    열수 :
    타입 :
    • 선색
    • 실선
    • 점선
    • all
    • top
    • right
    • bottom
    • left
    • 0px
    • 1px
    • 2px
    • 3px
    • 4px
    • 5px
    • all
    • top
    • right
    • bottom
    • left
    • 0px
    • 5px
    • 10px
    • 15px
    • 20px
    • 25px
    • 30px
    • 35px
    • 40px
    • all
    • top
    • bottom
    • 0px
    • 5px
    • 10px
    • 15px
    • 20px
    • 25px
    • 30px
    • 35px
    • 40px
    • 4px
    • 8px
    • 10px
    • 12px
    • 16px
    • 20px
    • 30px
    • 1.3em
    • 1.5em
    • 2em
    • 2.2em
    • 2.5em
    • 3em


위・아래 삭제 복제 복제전송 텍스트기본스타일
  • 행수 :
    열수 :
    타입 :
    • 선색
    • 실선
    • 점선
    • all
    • top
    • right
    • bottom
    • left
    • 0px
    • 1px
    • 2px
    • 3px
    • 4px
    • 5px
    • all
    • top
    • right
    • bottom
    • left
    • 0px
    • 5px
    • 10px
    • 15px
    • 20px
    • 25px
    • 30px
    • 35px
    • 40px
    • all
    • top
    • bottom
    • 0px
    • 5px
    • 10px
    • 15px
    • 20px
    • 25px
    • 30px
    • 35px
    • 40px
    • 4px
    • 8px
    • 10px
    • 12px
    • 16px
    • 20px
    • 30px
    • 1.3em
    • 1.5em
    • 2em
    • 2.2em
    • 2.5em
    • 3em

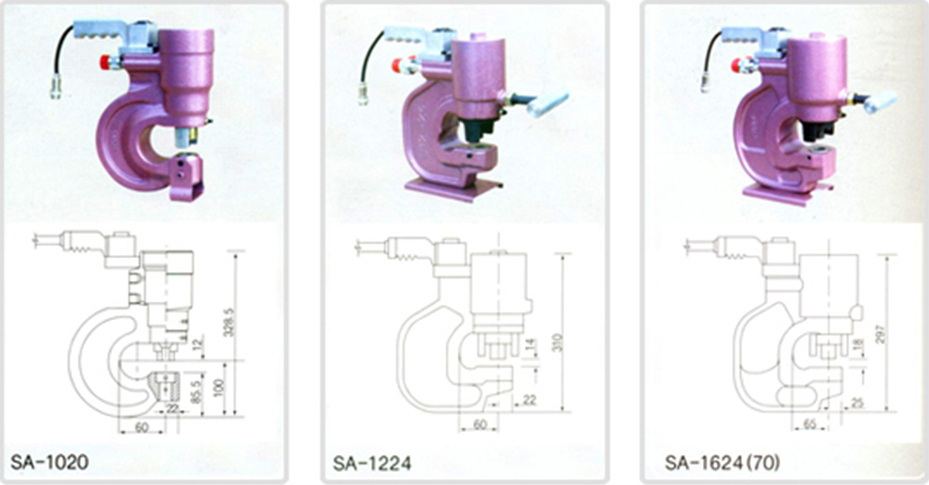

최대출력

230kN (23T)

최대 출력

230kN (23T)

최대 출력

230kN (23T)

최대 능력

Ø10.5~20.5X12mm

최대 능력

Ø24X12mm

최대 능력

Ø24X16mm

최대 안거리

60mm

최대 안거리

60mm

최대 안거리

65mm

중량

13kg

중량

15kg

중량

21kg

부속 펀치

Ø10.5, 13.5, 17.5, 20.5

부속 펀치

Ø10, 12, 14, 16

부속 펀치

Ø18, 22, 20, 24


위・아래 삭제 복제 복제전송 텍스트기본스타일
  • 행수 :
    열수 :
    타입 :
    • 선색
    • 실선
    • 점선
    • all
    • top
    • right
    • bottom
    • left
    • 0px
    • 1px
    • 2px
    • 3px
    • 4px
    • 5px
    • all
    • top
    • right
    • bottom
    • left
    • 0px
    • 5px
    • 10px
    • 15px
    • 20px
    • 25px
    • 30px
    • 35px
    • 40px
    • all
    • top
    • bottom
    • 0px
    • 5px
    • 10px
    • 15px
    • 20px
    • 25px
    • 30px
    • 35px
    • 40px
    • 4px
    • 8px
    • 10px
    • 12px
    • 16px
    • 20px
    • 30px
    • 1.3em
    • 1.5em
    • 2em
    • 2.2em
    • 2.5em
    • 3em

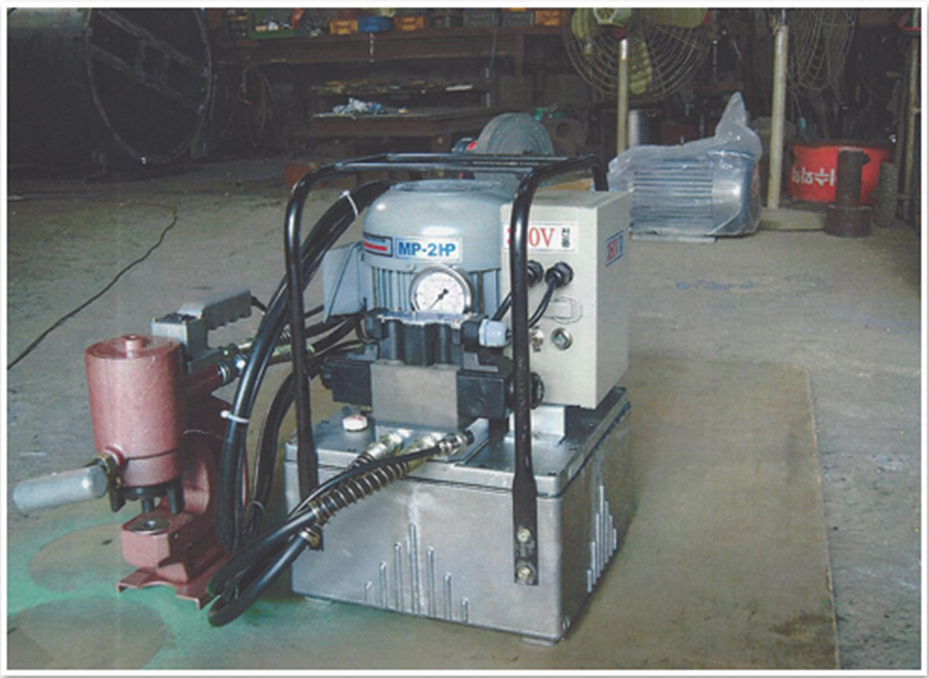

POWER Tech 유압 펌프

위・아래 삭제 복제 복제전송 텍스트기본스타일
  • 행수 :
    열수 :
    타입 :
    • 선색
    • 실선
    • 점선
    • all
    • top
    • right
    • bottom
    • left
    • 0px
    • 1px
    • 2px
    • 3px
    • 4px
    • 5px
    • all
    • top
    • right
    • bottom
    • left
    • 0px
    • 5px
    • 10px
    • 15px
    • 20px
    • 25px
    • 30px
    • 35px
    • 40px
    • all
    • top
    • bottom
    • 0px
    • 5px
    • 10px
    • 15px
    • 20px
    • 25px
    • 30px
    • 35px
    • 40px
    • 4px
    • 8px
    • 10px
    • 12px
    • 16px
    • 20px
    • 30px
    • 1.3em
    • 1.5em
    • 2em
    • 2.2em
    • 2.5em
    • 3em

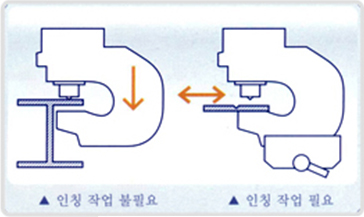

3위치 4방향 벨브(4방변) 타입
- 스위치를 떼면 바로 금형이 멈추므로 인칭 작업이 가능합니다.

2위치 4방향 밸브(3방변) 타입
- 도중에 스위치를 끌 때에 금형이 돌아오는 방향으로 조금 움직이므로 인칭에는 적합하지 않습니다.
수정 링크걸기 링크해제

위・아래 삭제 복제 복제전송 텍스트기본스타일
  • 행수 :
    열수 :
    타입 :
    • 선색
    • 실선
    • 점선
    • all
    • top
    • right
    • bottom
    • left
    • 0px
    • 1px
    • 2px
    • 3px
    • 4px
    • 5px
    • all
    • top
    • right
    • bottom
    • left
    • 0px
    • 5px
    • 10px
    • 15px
    • 20px
    • 25px
    • 30px
    • 35px
    • 40px
    • all
    • top
    • bottom
    • 0px
    • 5px
    • 10px
    • 15px
    • 20px
    • 25px
    • 30px
    • 35px
    • 40px
    • 4px
    • 8px
    • 10px
    • 12px
    • 16px
    • 20px
    • 30px
    • 1.3em
    • 1.5em
    • 2em
    • 2.2em
    • 2.5em
    • 3em
최대 능력시의 천공 스피드(펌프, 펀처 조합별)

위・아래 삭제 복제 복제전송 텍스트기본스타일
  • 행수 :
    열수 :
    타입 :
    • 선색
    • 실선
    • 점선
    • all
    • top
    • right
    • bottom
    • left
    • 0px
    • 1px
    • 2px
    • 3px
    • 4px
    • 5px
    • all
    • top
    • right
    • bottom
    • left
    • 0px
    • 5px
    • 10px
    • 15px
    • 20px
    • 25px
    • 30px
    • 35px
    • 40px
    • all
    • top
    • bottom
    • 0px
    • 5px
    • 10px
    • 15px
    • 20px
    • 25px
    • 30px
    • 35px
    • 40px
    • 4px
    • 8px
    • 10px
    • 12px
    • 16px
    • 20px
    • 30px
    • 1.3em
    • 1.5em
    • 2em
    • 2.2em
    • 2.5em
    • 3em
 * 조건에 따라 다소 편차가 있을 수 있습니다.

SA-1224

SA-1624

SA-1624

SA-2024

SA-2024

SA-2031

시간sec

천공

돌아옴

천공

돌아옴

천공

돌아옴

천공

돌아옴

천공

돌아옴

천공

돌아옴

유압펌프

D-3SW

1.3

0.6

1.6

0.9

2.3

1.2

4.0

1.4

4.3

1.8

6.5

3.8

D-2SW

2.0

0.8

2.5

1.3

3.5

1.7

6.0

2.2

6.5

2.8

10.0

6.0

D-1SW

3.2

0.8

4.0

1.3

6.0

1.7

11.0

2.2

11.8

2.8

13.5

6.0

1SW40

8.0

3.0

10.1

5.0

13.0

7.0

1SW75

5.5

4.0

7.0

6.0

10.0

8.0


위・아래 삭제 복제 복제전송
  • 행수 :
    열수 :
    타입 :
    • 선색
    • 실선
    • 점선
    • all
    • top
    • right
    • bottom
    • left
    • 0px
    • 1px
    • 2px
    • 3px
    • 4px
    • 5px
    • all
    • top
    • right
    • bottom
    • left
    • 0px
    • 5px
    • 10px
    • 15px
    • 20px
    • 25px
    • 30px
    • 35px
    • 40px
    • all
    • top
    • bottom
    • 0px
    • 5px
    • 10px
    • 15px
    • 20px
    • 25px
    • 30px
    • 35px
    • 40px
    • 4px
    • 8px
    • 10px
    • 12px
    • 16px
    • 20px
    • 30px
    • 1.3em
    • 1.5em
    • 2em
    • 2.2em
    • 2.5em
    • 3em


위・아래 삭제 복제 복제전송
수정 링크걸기 링크해제

위・아래 삭제 복제 복제전송
  • 행수 :
    열수 :
    타입 :
    • 선색
    • 실선
    • 점선
    • all
    • top
    • right
    • bottom
    • left
    • 0px
    • 1px
    • 2px
    • 3px
    • 4px
    • 5px
    • all
    • top
    • right
    • bottom
    • left
    • 0px
    • 5px
    • 10px
    • 15px
    • 20px
    • 25px
    • 30px
    • 35px
    • 40px
    • all
    • top
    • bottom
    • 0px
    • 5px
    • 10px
    • 15px
    • 20px
    • 25px
    • 30px
    • 35px
    • 40px
    • 4px
    • 8px
    • 10px
    • 12px
    • 16px
    • 20px
    • 30px
    • 1.3em
    • 1.5em
    • 2em
    • 2.2em
    • 2.5em
    • 3em


위・아래 삭제 복제 복제전송 텍스트기본스타일
  • 행수 :
    열수 :
    타입 :
    • 선색
    • 실선
    • 점선
    • all
    • top
    • right
    • bottom
    • left
    • 0px
    • 1px
    • 2px
    • 3px
    • 4px
    • 5px
    • all
    • top
    • right
    • bottom
    • left
    • 0px
    • 5px
    • 10px
    • 15px
    • 20px
    • 25px
    • 30px
    • 35px
    • 40px
    • all
    • top
    • bottom
    • 0px
    • 5px
    • 10px
    • 15px
    • 20px
    • 25px
    • 30px
    • 35px
    • 40px
    • 4px
    • 8px
    • 10px
    • 12px
    • 16px
    • 20px
    • 30px
    • 1.3em
    • 1.5em
    • 2em
    • 2.2em
    • 2.5em
    • 3em

최대출력

230kN (23T)

최대 출력

230kN (23T)

최대 출력

230kN (23T)

최대 능력

Ø10.5~20.5X12mm

최대 능력

Ø24X12mm

최대 능력

Ø24X16mm

최대 안거리

60mm

최대 안거리

60mm

최대 안거리

65mm

중량

13kg

중량

15kg

중량

21kg

부속 펀치

Ø10.5, 13.5, 17.5, 20.5

부속 펀치

Ø10, 12, 14, 16

부속 펀치

Ø18, 22, 20, 24


위・아래 삭제 복제 복제전송
  • 행수 :
    열수 :
    타입 :
    • 선색
    • 실선
    • 점선
    • all
    • top
    • right
    • bottom
    • left
    • 0px
    • 1px
    • 2px
    • 3px
    • 4px
    • 5px
    • all
    • top
    • right
    • bottom
    • left
    • 0px
    • 5px
    • 10px
    • 15px
    • 20px
    • 25px
    • 30px
    • 35px
    • 40px
    • all
    • top
    • bottom
    • 0px
    • 5px
    • 10px
    • 15px
    • 20px
    • 25px
    • 30px
    • 35px
    • 40px
    • 4px
    • 8px
    • 10px
    • 12px
    • 16px
    • 20px
    • 30px
    • 1.3em
    • 1.5em
    • 2em
    • 2.2em
    • 2.5em
    • 3em


위・아래 삭제 복제 복제전송 텍스트기본스타일
수정 링크걸기 링크해제
  • 행수 :
    열수 :
    타입 :
    • 선색
    • 실선
    • 점선
    • all
    • top
    • right
    • bottom
    • left
    • 0px
    • 1px
    • 2px
    • 3px
    • 4px
    • 5px
    • all
    • top
    • right
    • bottom
    • left
    • 0px
    • 5px
    • 10px
    • 15px
    • 20px
    • 25px
    • 30px
    • 35px
    • 40px
    • all
    • top
    • bottom
    • 0px
    • 5px
    • 10px
    • 15px
    • 20px
    • 25px
    • 30px
    • 35px
    • 40px
    • 4px
    • 8px
    • 10px
    • 12px
    • 16px
    • 20px
    • 30px
    • 1.3em
    • 1.5em
    • 2em
    • 2.2em
    • 2.5em
    • 3em
(上) 유압 펀칭기 / 힘든작업 드릴대신 (구멍)홀가공용
(下) 앵글유업절단기 / 소음, 분진공해 많은 연마석 절단기보다 / 무공해기기

위・아래 삭제 복제 복제전송
수정 링크걸기 링크해제

위・아래 삭제 복제 복제전송
  • 행수 :
    열수 :
    타입 :
    • 선색
    • 실선
    • 점선
    • all
    • top
    • right
    • bottom
    • left
    • 0px
    • 1px
    • 2px
    • 3px
    • 4px
    • 5px
    • all
    • top
    • right
    • bottom
    • left
    • 0px
    • 5px
    • 10px
    • 15px
    • 20px
    • 25px
    • 30px
    • 35px
    • 40px
    • all
    • top
    • bottom
    • 0px
    • 5px
    • 10px
    • 15px
    • 20px
    • 25px
    • 30px
    • 35px
    • 40px
    • 4px
    • 8px
    • 10px
    • 12px
    • 16px
    • 20px
    • 30px
    • 1.3em
    • 1.5em
    • 2em
    • 2.2em
    • 2.5em
    • 3em


위・아래 삭제 복제 복제전송 텍스트기본스타일
  • 행수 :
    열수 :
    타입 :
    • 선색
    • 실선
    • 점선
    • all
    • top
    • right
    • bottom
    • left
    • 0px
    • 1px
    • 2px
    • 3px
    • 4px
    • 5px
    • all
    • top
    • right
    • bottom
    • left
    • 0px
    • 5px
    • 10px
    • 15px
    • 20px
    • 25px
    • 30px
    • 35px
    • 40px
    • all
    • top
    • bottom
    • 0px
    • 5px
    • 10px
    • 15px
    • 20px
    • 25px
    • 30px
    • 35px
    • 40px
    • 4px
    • 8px
    • 10px
    • 12px
    • 16px
    • 20px
    • 30px
    • 1.3em
    • 1.5em
    • 2em
    • 2.2em
    • 2.5em
    • 3em
핸드유압펀칭기후면

위・아래 삭제 복제 복제전송
수정 링크걸기 링크해제
